- 第一回「スマートファクトリーへの第一歩。なぜ今『CAD/CAMの完全統合』が重要なのか」
スマートファクトリー実現に向けた戦略的協業の意義
梅西（応用技術）次世代CAMがもたらす製造業の4つの重要トレンド。私たちが2026年4月からモノミラ社と協業を開始した背景には、これからの製造業において「データそのものを正しく繋げていく」ことが、ファクトリーオートメーションの根幹になるという確信があるからです。
応用技術はソフトウェアを軸としたデジタル実装を得意とするIT企業ですが、真のスマートファクトリーを実現するには現場の加工を知り尽くしたモノミラ社のような知見が不可欠です。山路さん、改めて今回の協業を通じたシナジーについてのお考えを教えてください。
山路（モノミラ）私たちモノミラは、CAMメーカー出身者や加工現場の叩き上げが集まった、いわばCAMのスペシャリスト集団です。ソフトウェア開発側ではなく、あくまで現場でどう運用するかという視点で、CAD/CAMの立上げ支援や切削条件の最適化、ポストプロセッサ開発やNCデータの逆解析など泥臭い技術支援を行ってきました。
IT・デジタルに強い応用技術さんと、現場の加工知見を持つモノミラが手を組むことで、単なるソフトウェアの導入に留まらない「本当に現場で動くデジタル化」を提供できると考えています。
業界トレンド「Industry 4.0」と情報の透明性

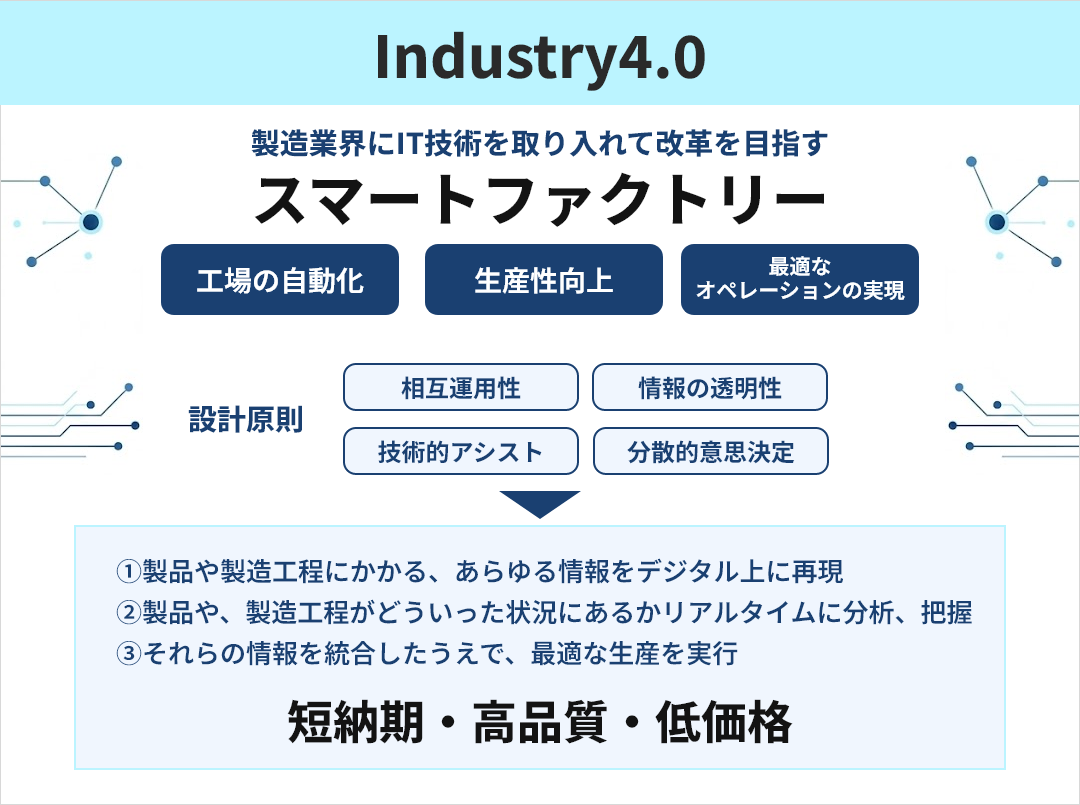

梅西 業界トレンドとして外せないのが「Industry 4.0（インダストリー4.0）」の思想です。人とシステムを繋ぎ、情報の見える化・透明性を確保することで自律的な意思決定を可能にすることが求められています。
これを実現することで短納期・高品質・低価格という製造業の普遍的な価値が最大化されるわけですが、その第一歩として、CAMが「単なるプログラム作成ツール」から「製造プロセス全体を自律的に最適化する頭脳」へと劇的に進化している点が重要です。
山路かつてのCAMは1歩ずつツールパスを積み上げるものでしたが、今は蓄積されたナレッジを使い自律的に最適化を図るフェーズに入っています。この進化を使いこなすために、私たちがまず注目しているのが「CAD/CAMの完全統合」です。
従来の「分離型」プロセスが抱える手戻りのリスク
梅西 一般的に、設計（CAD）と製造（CAM）が分離している環境は今も多いですよね。いわゆる「分離型」のデメリットを、山路さんは現場目線でどう感じていますか。

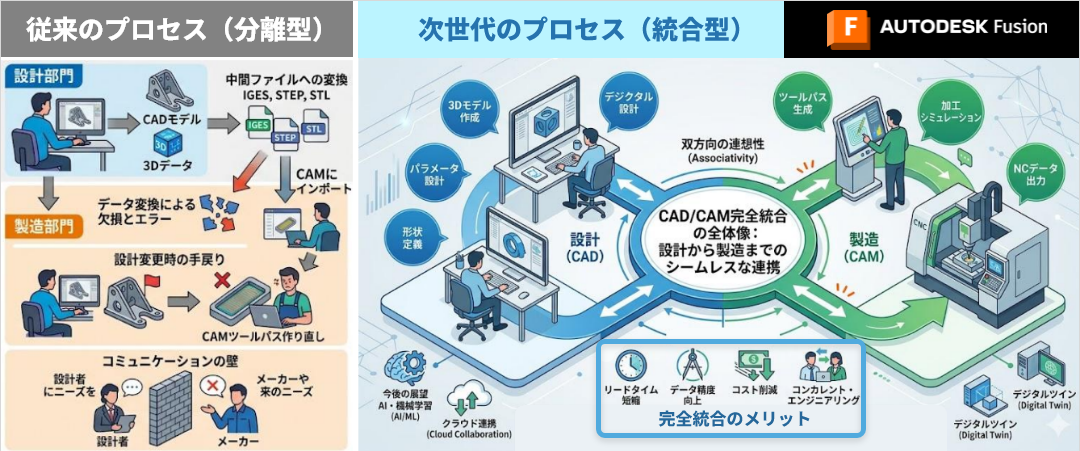

山路分離型の場合、CADで作ったモデルをSTEPやIGESなどの中間ファイルに変換してCAMにインポートします。このプロセスで最大の問題になるのが設計変更に伴う手戻りです。
たとえば、加工の段階で「ここを少し改良してほしい」というフィードバックが現場から出たとします。分離型だとCAD側に戻ってモデルを修正し、また中間ファイルを生成する。そして再度CAMでツールパスを作り直さなければならない。特に抜き勾配の変更や穴位置の微調整など、些細な変更でも履歴が繋がっていないためにこれまでの作業がすべて白紙になってしまう。これは現場のエンジニアにとって非常に大きな心理的・時間的コストです。
梅西私も過去に経験がありますが、中間ファイルを2、3回と出し直しているうちにどれが最新のデータかわからなくなるコミュニケーションの壁もありました。
山路そうなんです。さらに深刻なのが情報の欠落です。中間ファイルに変換した瞬間に設計者が入れたタップ（ねじ切り）の情報が消え、ただの円柱データになってしまうことがあります。これではCAMの作業者が「下穴なのかタップなのか」を判断しきれず規格違いの加工ミスが起こるリスクが常に潜んでいます。
統合型CAD/CAMであるAutodesk Fusionが現場にもたらす革新
梅西そこで私たちが定着支援を行っているのが、Autodesk Fusionに代表される「統合型」のCAD/CAMです。設計から製造までがシームレスに繋がると、具体的に現場はどう変わるのでしょうか。
山路モデルを修正すればCAMのツールパスも再計算するだけで即時に反映されます。履歴が繋がっているので「どうやってこの形状が作られたか」というパラメータをCAM側でも振り返ることができる。これにより情報の取り違えといったヒューマンエラーが激減します。
実はモノミラでは若手社員に1人1本ずつFusionを渡しているんです。
梅西ハイエンドCAMだと数百万しますから、1人1本というのはなかなか難しい決断ですよね。
山路Fusionの圧倒的なコストパフォーマンスがあるからこそ、環境を整えることができます。
3人で1本のソフトを使い回す環境では若手は自分の空き時間に試行錯誤することができません。1人1台あれば、彼らは勝手に高度なコマンドに触れ始め、自分でパスを出して削ります。このトライ・アンド・エラーを繰り返す環境が結果として現場の技術レベルを劇的に底上げしています。
梅西道具を当たり前に使える環境が定着を促し投資対効果の最大化の鍵だということですね。
次回は、CAMの「自動化」について踏み込んでいきたいと思います。
